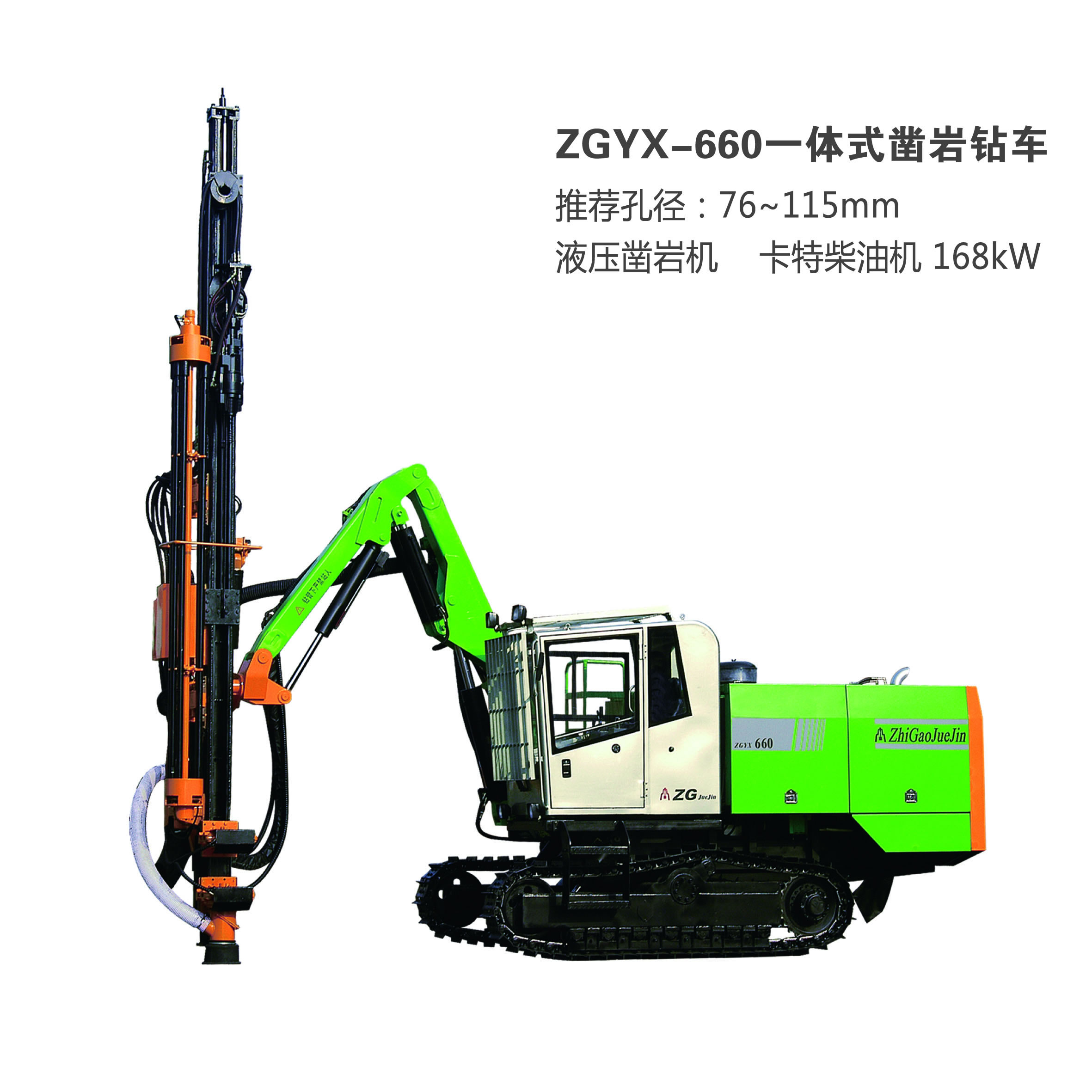

Esta serie de la superficie de martillo superior equipos de perforación de barrenos automáticos pesados desarrollado y fabricado por Zhejiang ZEGA Machinery Co., Ltd. con motor diesel, compresor de aire y anti-jamming sistema de control hidráulico a bordo es estándar equipado con cabina, barra de perforación automática sistema de manejo (RHS), para trabajo pesado transporte subterráneo mecanismo del motor y la oscilación del chasis. El sistema de perforación suave, velocidad transporte subterráneo dual y la capacidad de adaptación del terreno cruz hacen de esta serie de plataformas adecuadas para todas las aplicaciones de perforación complicadas. Estas plataformas equipadas con el colector dos etapas polvo es respetuoso del medio ambiente y ampliamente utilizado en diversas aplicaciones de construcción y minería. Alta eficiencia, ahorro de energía, el medio ambiente y muchas características de seguridad también hacer estas plataformas muy recomendables para la minería verde y market.
mundialEl Features
PrincipalLa superficie superior del martillo barreno equipo de perforación está diseñado para el medio o pequeño tamaño del agujero con una alta tasa de penetración y baja consumption.
combustibleAlta Efficiency
La superficie de martillo principales equipos de perforación de barrenos pueden perforar varios agujeros con un solo posicionamiento tiempo y pueden hacer frente a cualquier tipo de paisajes vírgenes con su 'brazo flexible y capacidad de adaptación del terreno cruz. La tasa de penetración es del 50% más rápido que una abajo de la plataforma agujero con diámetro de agujero de menos de 115 mm en los 15 metros de profundidad y con normal y roca estable condition.
Energía Saving
La superficie de martillo principales equipos de perforación de barrenos están equipadas con Zega propios diseñados ZY104 vagabundo hidráulica (presión hidráulica hasta 23Mpa, el poder de percusión en 20KW). Las funciones ventajosas como precisa posicionamiento auge, la administración automática de varilla, de alta velocidad de perforación y la velocidad de transporte subterráneo rápido hacen de esta plataforma de costo de operación por metro de perforación sea inigualable competitive.
Awareness
AmbientalEstándar de tipo seco de dos etapas (sistema de agua nebulizada opcional) colector de polvo hace que esta serie de plataformas amigables con el ambiente.
Safety
Las características de la pista de oscilación hacen que el centro de la plataforma de gravedad más estable, mientras que subir y bajar las laderas que dan las pistas tracción superior. Se requieren menos equipos y trabajadores. El carrusel de la varilla y la cabina (Rops & Fops) proteger al personal de operación de accident.
Features
Producto1.Independent dispositivo de motor diesel y el sistema hidráulico automático de precalentamiento hacen los equipos más adecuados para gran altitud y climates.
fríaSistema 2.Anti-jamming: amortiguación mecanismo de la trainera y anti-jamming garantía de sistema estable y eficiente drilling.
3.Folding auge: La combinación exquisita e ingeniosa del número 1 & Nº 2 auges y los cilindros pueden fácilmente hacer frente a todo tipo de requerimiento ángel perforación de landscapes.
Sistema de manejo 4.Rod: sistema de manejo de varilla simple pero eficiente consiste en sensor de alcance, agarre mecánico, dispositivo de lubricación vara y gripper.
varilla5.Ergonomic cómoda cabina de seguridad extra:
Techo compliance
norma de seguridad labores de América y Europa 'Clara y amplia vista & respetuoso del medio ambiente glass
Todo alrededor de la visibilidad, baja vibración y diseño de bajo ruido que hace al óptimo comfort
Estéreo estándar y sistema de aire acondicionado garantizar al operador una workplace
relajado y agradableSistema de control de funcionamiento simple es ideal para operar & fácil learn
Indicadores y pantallas de advertencia Alarma mantener la plataforma siempre en óptimo funcionamiento conditions
6.Engine: motores Caterpillar y Cummins con garantía mundial para satisfacer diversas demands
Sistema 7.Tramming: motores pesados de servicio y sistema de vías de doble oscilación proporcionar transporte subterráneo de velocidad, capacidad de ascenso potente y cruzado terreno capability.
Parámetros
| Especificaciones técnicas |
| Rock Drill |
| Modelo | ZY-104 | Max.Percussion Frecuencia | 60 HZ |
|
| Fabricante | ZEGA | Taladro de Rod | T45 o T51x3.66 m |
|
| Rango Agujero | 76-115 mm | Profundidad del agujero | 25 m |
|
| Velocidad de rotación | 0-135 r / min | Max.Percussion Poder | 20 kw |
|
| Max.Rotation Torque | 1460 N.m |
|
|
|
|
| Motor |
| Fabricante | Oruga | Velocidad | 2.200 rpm |
|
| Modelo | C7 | Capacidad del tanque de combustible | 310 L |
|
| Potencia nominal | 168 kw |
|
|
|
|
| Boom & RSS |
| Ángulo Boom | -42ТА- + 73ТА | Alimentación y Capacidad de levantamiento | 22 kn |
|
| Ángulo del brazo | izquierda 26ТА right27ТА | Longitud de la extensión | 1.400 mm |
|
| Ángulo de paso | antes 99ТА después 36ТА | Longitud del RSS Beam | 7257 mm |
|
| Ángulo de oscilación | izquierda 95ТА 15ТА derecho | Varilla Longitud | 3660 mm |
|
| Longitud Drifter Viajes | 4200 mm | RHS y el número de barras de la celebración | 6+ 1 (Estándar) |
|
| Compresor de tornillo |
| Fabricante | ZEGA | Aire Fin Fabricante | GHH |
|
| F.A.D Capacidad | 8 m8 m3 | Max. Presión laboral | 10 bar |
|
| Chasis |
| Max. Climbility | 25ТА | Max. Transporte subterráneo velocidad | 3,2 kmh |
|
| Claridad del piso | 460 mm | Max. Tracción Fuerza | 150 kn |
|
| Track Oscilación | ТБ10ТА |
|
|
|
|
|
|
|
| Peso Dimensiones |
| Anchura | 2.370 mm | Altura | 3300 mm |
|
| Largo | 12050 mm | Peso (Opciones no incluidas)
| 17800 kg |
