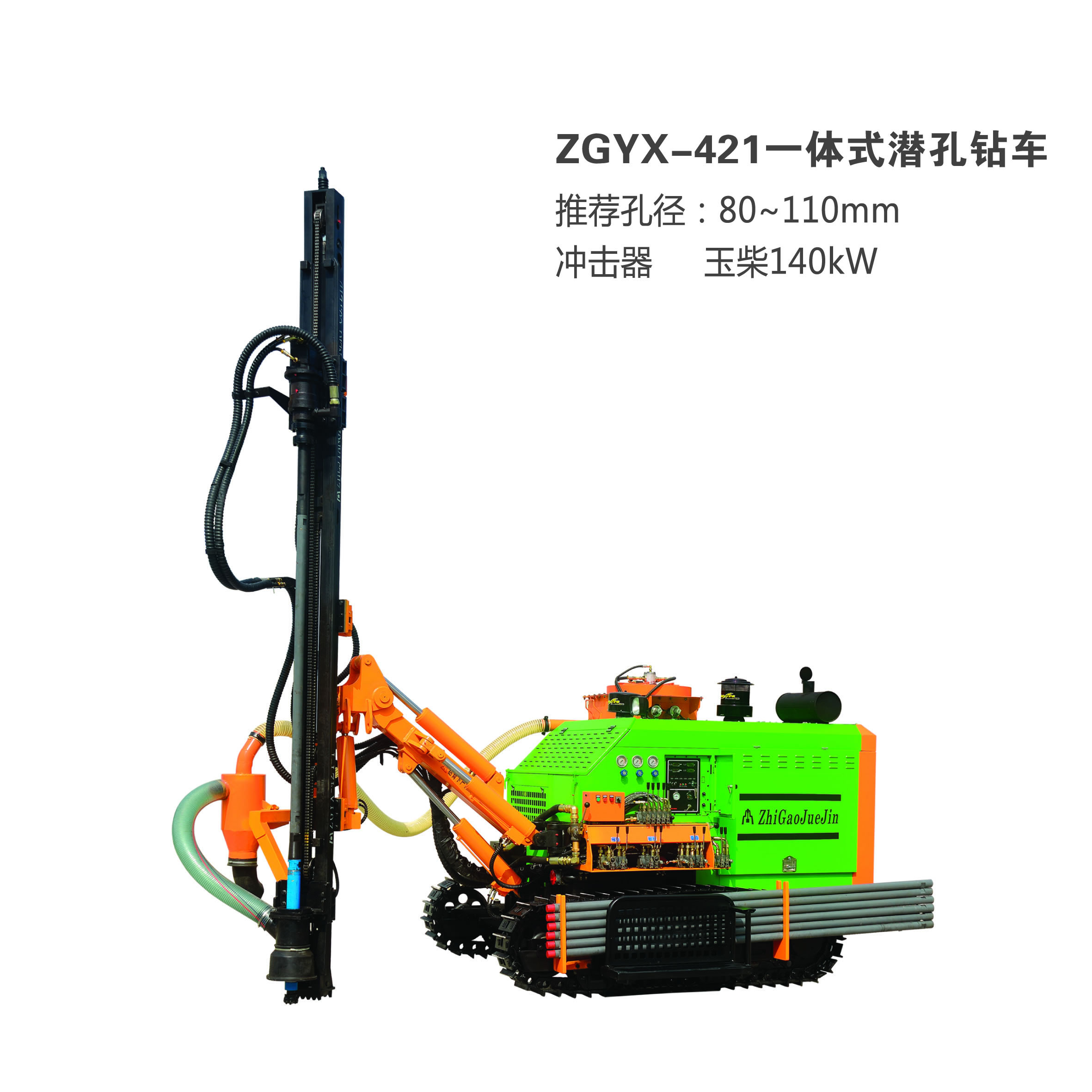

ZGYX-421

Cette série de intégré dans le trou (DTH) foreuses de surface ont les mêmes traits de rendement élevé, économie d'énergie, et de l'environnement amical avec les plates-formes DTH automatiques sauf la cabine et la manipulation de tubes de forage système. Simples lecteurs de pack de pouvoir à la fois vis compresseur d'air et le système hydraulique avec une puissance de la conception de décalage. En comparant avec des exercices séparés, la puissance de sortie du banc d'SRD intégré est réduite de 30% et le coût de maintenance réduit de 50%. Foreuse et compresseur d'air sont intégrés à bord avec la norme de collecteur de poussière réduit la perte d'énergie et augmente l'efficacité du travail et la mobilité. Puissant système hydraulique de commande de herschage double fait bonne adaptabilité du terrain de cross. Grand moteur de rotation de couple rend anti-brouillage facile et simple. Plate-forme de commande intégré avec mise sage et affiche complet apporter opération facile et simple et claire. Composants hydrauliques de base par les décideurs mondiaux célèbres assurer operation.
fiable
Ces plates-formes DTH intégrés sont les meilleurs substituts pour les plates-formes de forage séparés grâce à un excellent prix pour valoriser comparison.

Caractéristiques du produit de la DTH rig
intégré1.Zega propres développé système de collecteur de poussière en deux étapes, efficace et environnement.
2.Norme à deux vitesses robuste moteur herschage améliorer la mobilité et climbility avec moins de travail stoppage.
3.Customized à des conditions complexes avec la conception multi-angle, garde au sol abaissée à 180 mm pour drilling.
horizontale4.Centralized et inférieure panneau de commande et affiche, pratique et efficient.

Paramètres

Spécifications techniques
Moteur diesel
Modèle	YC6A180Z	La rapidité	2000 tours par minute
Fabricant	Yuchai	Capacité du réservoir de carburant	170 L
Puissance nominale	140 kw
Vis Compresseur d'air
Fabricant	ZEGA	MODE	10 m10 m3
Air Fin Fabricant	Hanbell	Pression de travail (max.)	14,5 bar
Spécifications fonctionnelles
Gamme trou	80-100 mm	Marteau Taille	3.5 "(Standard)
Profondeur du trou (max.)	20 m	Vitesse de rotation	0-110 tr / min
Tiges de forage Diamètre	60 mm	Couple de rotation	1,450 N.m
Système de manipulation de tiges	6 + 1	Tiges de forage Longueur	3 m
Trou recommandée	90 mm
Fuction de Boom
Type de flèche	Straight-boum Simple	Faire type de conduite	Cylindre et la chaîne d'entraînement
Longueur du Fil de faisceau	5430 mm	Longueur de Voyage	3200 mm
Nourrissez Extension	960 mm	Vitesse d'alimentation (max.)	0,75 m / s
Faire Capacité de levage (max.)	15 kN	Flux de travail (max.)	25 kN
Châssis
Vitesse herschage (max.)	Haut: 3,2 kmh faible: 1,5 kilomètres par heure	Force de traction	65 kN
Max. Climbility	25 °	Piste Oscillation	-
Garde au sol	545 mm
Poids & Dimensions
Largeur	2560 mm	Hauteur	2 900 mm
Longueur	5700 mm	Poids (sans options)	7000 kg
