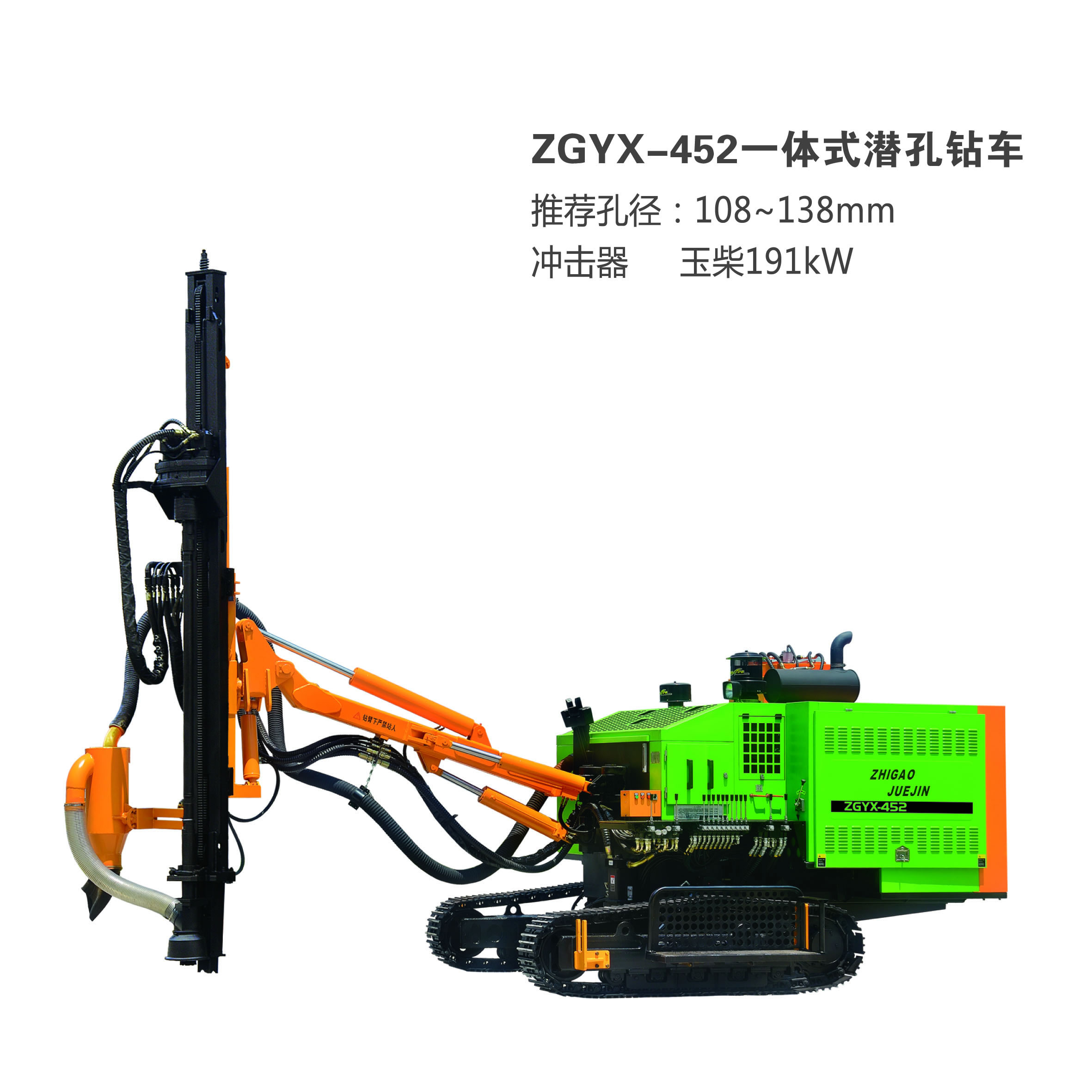

ZGYX-452

Esta série de integrados abaixo do furo (DTH) perfuradoras de superfície têm as mesmas características de alta eficiência, economia de energia e ambiente amigável com as plataformas DTH automáticas, exceto táxi e manipulação de tubos de perfuração sistema. Unidades de bloco de poder de solteiro ambos parafuso compressor de ar e sistema hidráulico com potência de projeto cambalear. Comparando com brocas separados, a potência do equipamento DTH integrados é reduzido em 30% e custo de manutenção reduzido em 50%. Plataforma de perfuração e compressor de ar está integrado na placa com padrão do coletor de poeira reduz a perda de energia e aumenta a eficiência do trabalho e mobilidade. Poderoso sistema de controle hidráulico tramming dupla faz boa adaptabilidade terreno cruz. Grande motor de rotação de torque faz anti-jamming fácil e simples. Plataforma de controle integrado com disposição sábio e exibe completos provocar operação fácil e simples e clara. Componentes hidráulicos centrais por fabricantes famosos globais garantir confiável operation.

Estas plataformas de DTH são os melhores substitutos para as plataformas de perfuração separados devido a excelente preço para valorizar comparison.

Características do Medicamento do DTH rig
1.Zega possuir desenvolveu dois estágios do sistema coletor de pó, eficiente e favorável ao meio ambiente.
2.Norma de duas velocidades pesados ​​do motor tramming melhorar a mobilidade e climbility com menos trabalho stoppage.
3.Customized a condições complexas com design multi-ângulo, distância ao solo reduzido a 180 mm para drilling.
horizontal4.Centralized e painel de controle inferior e exibe, conveniente e efficient.

Parâmetros

Especificações técnicas
Motor a gasóleo
Modelo	YC6A260L-T20	Velocidade	2150 rpm
Fabricante	Yuchai	Capacidade do tanque de combustível	420 L
Potência	191 kw
Screw Air Compressor
Fabricante	ZEGA	F.A.D	15 m15 m3
Air End Fabricante	Hanbell	Pressão de trabalho (máx.)	17 bar
Especificações funcionais
Buraco Gama	108-127 mm	Martelo Tamanho	4 "(Standard)
Profundidade do furo (Max.)	20 m	Velocidade de rotação	0-100 r / min
Broca diâmetro da tubulação	76 mm	Rotação Torque	2479 N.m
Sistema de Manipulação de tubo	6 + 1	Tubo de Perfuração Comprimento	3 m
Buraco recomendada	115 mm
Fuction de crescimento
Tipo de lança	Hetero-boom único	Alimentação tipo de automóvel	Cilindro e corrente de transmissão
Comprimento de Alimentação Feixe	5,430 milímetros	Tamanho viagem	3200 milímetros
Alimente Extensão	1220 milímetros	Taxa de alimentação (máx.)	1.1 m / s
Capacidade de elevação (Max.)	19.5 kn	Alimente Force (Max.)	37,5 kn
Chassis
Tramming Velocidade (Max.)	Alta: 3 km/ora Baixa: 1,5 kmh	Força de Tração	71KN
Max. Climbility	23 °	Rastrear Oscilação	± 14 °
Afastamento à terra	360 mm
Peso Dimensões
Largura	2500 milímetros	Altura	2900 milímetros
Comprimento	7.567 milímetros	Peso (excluindo opções)	11300 kg
