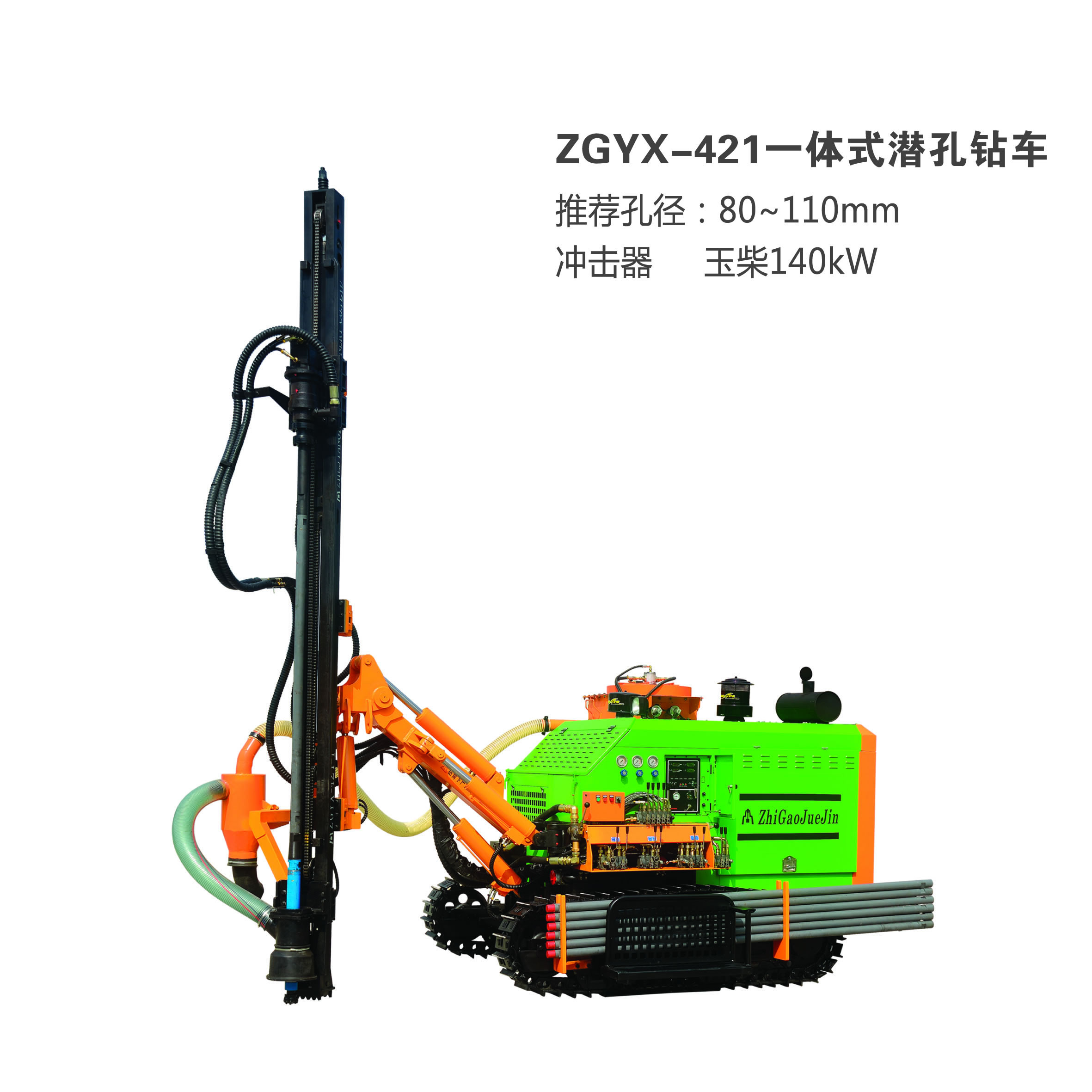

ZGYX-421

Эта серия интегрированных нору (DTH) буровые установки имеют те же черты высокой эффективности, экономии энергии и окружающей среды дружественной с автоматическими DTH установок, кроме такси и обработки бурильных труб системы. Одиночные диски блок питания и винтовой компрессор и гидравлическую систему с выходной мощностью дизайна шахматном. Сравнивая с разделенными дрели, выходная мощность интегрированного DTH буровой установки снижается на 30%, а расходы на техническое обслуживание снижены на 50%. Буровая установка и компрессор интегрированы на борту с пылесборником стандарта уменьшает потери энергии и повышает эффективность работы и мобильность. Мощная гидравлическая система управления двойного откатки делает хорошую приспособляемость кросс местности. Большой крутящий момент двигателя вращения делает анти-помех легко и просто. Интегрированная платформа управления с мудрым планировки и полных проявлений привести простой и простой и ясный операции. Основные гидравлические компоненты по глобальным известных производителей обеспечивают надежную operation.

Эти интегрированные DTH буровые установки являются лучшими заменителями для буровых установок, разделенных из-за отличной цене ценить comparison.

Особенности продукта интегрированного DTH rig
1.Zega собственных разработаны два этапа пылесборник системы, эффективное и экологически чистые.
2.Standard двухскоростной сверхмощный двигатель откатки повышения мобильности и climbility менее работы stoppage.
3.Customized в сложных условиях с нескольких ракурсов дизайна, клиренс снижен до 180 мм для горизонтального drilling.
4.Centralized и нижняя панель управления и индикации, удобный и efficient.

Параметры

Технические характеристики
Дизельный двигатель
Модель	YC6A180Z	Скорость	2000 об
Производитель	Yuchai	Емкость топливного бака	170 л
Номинальная мощность	140 кВт
Компрессор воздуха винта
Производитель	Zega	F.A.D	10 м10 м3
Воздух Конец Производитель	Hanbell	Рабочее давление (макс.)	14.5 бар
Функциональные характеристики
Диапазон Отверстие	80-100 мм	Молот Размер	3.5 "(Стандартный)
Отверстие Глубина (макс.)	20 м	Скорость вращения	0-110 об / мин
Бурильная труба Диаметр	60 мм	Вращение крутящего момента	1 450 N.m
Труба система обработки	6 + 1	Бурильная труба Длина	3 м
Рекомендуемая Отверстие	90 мм
Fuction из Boom
Бум Тип	Одноместный Прямо-бум	Подача Тип управления	Цилиндр и цепной привод
Длина ходовой балке	5430 мм	Путешествия Длина	3200 мм
Поток расширения	960 мм	Скорость подачи (макс.)	0,75 м / с
Подача Грузоподъемность (макс.)	15 кН	Усилие подачи (макс.)	25 кН
Шасси
Откатки Скорость (макс.)	Высокая: 3.2 км / ч Низкая: 1,5 км / ч	Сила тяги	65 кН
Максимум. Climbility	25 °	Трек колебание	-
Дорожный просвет	545 мм
Вес & Размеры
Ширина	2560 мм	Высота	2900 мм
Длина	5700 мм	Вес (без учета вариантов)	7000 кг
