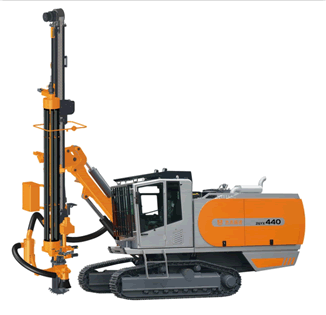

Эта серия тяжелых автоматический вниз буровых установок отверстие (DTH) поверхность взрывных скважин, разработанных и изготовленных Чжэцзян Zega Machinery Co., Ltd. с дизельным двигателем, воздушный компрессор и автоматизированной системы гидравлического управления на борту стандартной комплектации с кабиной, автоматическая Система обработки бурильных труб, тяжелых откатки двигатель и шасси с механизмом генерации. Гладкая буровая система, быстрая скорость откатки и кросс адаптивность местности сделать эту серию установок, пригодных для многих приложений сложных бурового. Эти буровые установки оборудованные двумя этап пылесборник для окружающей среды и широко используются в различных строительных и горных работ. Высокая эффективность, энергосбережение, экологически чистые и многие функции безопасности также сделать эти буровые установки рекомендуется для зеленого добычи и глобальной market.
Основные характеристики: Поверхность взрывных скважин буровой установки предназначена для бурения больших, средних и глубоких отверстий и сложной рок conditions.
Высокая Efficiency
Сокращение времени подготовки сверления благодаря высокой эффективности системы автоматического обработки бурильных труб до 6 м в длину бурильной трубы и сильной повышенной проходимости местности. Уровень проникновения значительно улучшена с меньшим инструменты бурового потребления из-за высокого давления и большого рабочего винтовые компрессоры воздуха на борту более полного мусора промывки. Большие бурильные трубы диаметром способствовать менее расход сжатого воздуха при промывке. Мощная подача и дизайн вращения уменьшает помех проблемы на верхней скорости бурения Усиливает даже со сложными рок баз. Единый оператор ниже стоимости рабочей силы. Большие размеры отверстий требуют меньше общее количество отверстий. Высокая производительность поверхностного доменных отверстие буровых установок уменьшает размер парка.
Энергия Saving
Одноместный блок питания (только один дизельный двигатель) управляет и винтовой компрессор и гидравлическую систему с выходной мощностью дизайна шахматном. Сравнивая с разделенными дрели, выходная мощность дизельного двигателя поверхность доменной отверстие буровой установки снижается на 30%, а расходы на техническое обслуживание снижены на 50%. Нижняя общее потребление энергии, быстрее скорость бурения, короче время приготовления и менее отверстия снизить стоимость бурения на душу населения sharply.
Экологическая awareness
Стандартный два этапа (дополнительная система водяного тумана) пылесборник делает эту серию установок очень окружающей среды friendly.
Safety
Система трек колебаний делает установка центр тяжести более стабильной во время восхождения вверх и вниз по склонам давая треков превосходное сцепление. Меньше оборудование и работники обязаны. Carousol бурильных труб и кабины функции защиты персонала от accident.
Особенности продукта поверхности отверстия сверлом взрыв rig
1.Caterpillar, Steyr и Yuchai двигатели с глобальной ГАРАНТИИ для удовлетворения различных demands.
2.Parts этикетки отмечается на двух концах труб и проводов, а также на электроэнергию выделить в руководстве частей для облегчения maintenance.
3.Feeding & подъемная система: состояние искусства цилиндра и стальной трос конструкции отвечает различным кормление и подъема требование момента. Меньший износ деталей для облегчения maintenance.
4.Feed луч & бум: коробка дизайн подачи луча Прочный, рука, кронштейн и бум сопротивляется и поглощает силу внезапного impact.
5.Tramming систему: Компактный корпус с механизмом снижения скорости тяжелых обладает хорошей проходимостью возможность местности. Функция колебаний Трек дает оба трека максимальная земля хватательные. ± 10 градусов трек колебаний делает машину более стабильной при подъеме вверх и вниз slopes.
6.Maintenance поверхностного взрывных скважин буровой установки: Модульная конструкция обеспечивает централизованное легкий доступ к ①daily обслуживание, техническое обслуживание ②diesel двигателя, ③system регулировки, технического обслуживания ④dust коллектора с помощью каждого независимых качели боковых дверей с большим обслуживания и услуг комнате для convenience.
Параметры
| Технические характеристики |
| Дизельный двигатель |
| Модель | YC6A260L-T20 | Скорость | 2000 об |
| Производитель | Yuchai | Емкость топливного бака | 350 л |
| Номинальная мощность | 191 кВт |
|
|
| Компрессор воздуха винта |
| Производитель | Zega | F.A.D | 16 м16 м3 |
| Воздух Конец Производитель | GE | Рабочее давление (макс.) | 17 бар |
| Функциональные характеристики |
| Диапазон Отверстие | 90-115 мм | Молот Размер | 3,5-дюймовый / 4 дюйма |
| Отверстие Глубина (макс.) Погрузочно-разгрузочных Авто Pipe | 28 м | Скорость вращения | 0-105 об / мин |
| Бурильная труба Диаметр | 76 мм / 68 мм | Вращение крутящего момента | 2 800 N.m |
| Труба система обработки | 7 + 1 | Бурильная труба Длина | 3,5 м |
| Рекомендуемый размер отверстия | 115 мм |
|
|
| Функция Boom |
| Бум Тип | Одноместный Прямо-бум | Кормление Тип двигателя / Цепь | Режим двигателя цепи |
| Длина ходовой балке | 6865 мм | Путешествия Длина | 4100 мм |
| Поток расширения | 1200 мм | Скорость подачи (макс.) | 0,85 м / с |
| Подача Грузоподъемность (макс.) | 15 кН | Поднимите Force (макс.) | 31 кН |
| Шасси |
| Откатки Скорость (макс.) | Высокая: 3 км / ч ниже: 1,5 км / ч | Max.Traction силы | 115.4 кН |
| Максимум. Climbility | 25 ° | Трек колебание | ± 10 ° |
| Дорожный просвет | 450 мм |
|
|
| Вес & Размеры |
| Ширина | 2 480 мм | Высота | 3200 мм |
| Длина | 9980 мм | Вес (исключенные варианты)
| 15000 кг |
